Bilgisayar kasalarında ekran kartının konumu, soğutma performansı üzerinde tahmin edilenden çok daha büyük bir etkiye sahip olabilir. Donanım deneyleriyle tanınan TrashBench tarafından gerçekleştirilen yeni bir test, GPU’nun geleneksel yatay konumundan çıkarılarak kasanın ön/yan bölümündeki giriş fanlarının hemen arkasına dikey şekilde yerleştirilmesinin sıcaklıklarda ciddi düşüş sağlayabildiğini gösterdi. Testte ekran kartının sıcak nokta (hotspot) sıcaklığı 19°C, GPU çekirdek sıcaklığı ise 16,7°C azaldı.
Deneyin en dikkat çekici tarafı, ekran kartının değiştirilmesi veya GPU soğutucusunun yenilenmesi yerine yalnızca montaj konumunun ve hava akışındaki yerinin değiştirilmesiyle bu sonucun elde edilmesi. GPU’nun kasadaki geleneksel PCIe yuvasında yatay biçimde çalıştırıldığı senaryoda daha yüksek sıcaklıklar ölçülürken, PCIe yükseltici kablo kullanılarak ekran kartının ön/yan paneldeki üçlü giriş fanlarının hemen arkasına taşınması soğutma performansını önemli ölçüde iyileştirdi.
| Test edilen kurulum | Sonuç |
|---|---|
| Geleneksel yatay GPU montajı | Referans sıcaklık |
| Toz filtresi çıkarılmış kurulum | GPU sıcaklığında belirgin değişiklik olmadı |
| GPU’nun alt panele alınması | GPU sıcaklığı önemli ölçüde değişmedi |
| GPU Yan Giriş kurulumu | En düşük GPU sıcaklıkları |
| GPU hotspot sıcaklık farkı | 19°C’ye kadar düşüş |
| GPU çekirdek sıcaklık farkı | 16,7°C düşüş |
| CPU sıcaklık farkı | İlk testte yaklaşık 4°C düşüş |
| Bağlantı yöntemi | PCIe yükseltici kablo |
| GPU konumu | Ön/yan giriş fanlarının hemen arkası |
GPU’yu Giriş Fanlarının Hemen Arkasına Taşımak Soğutmayı Değiştirdi
TrashBench’in deneyinde başlangıç noktası, ekran kartının anakart üzerindeki PCIe yuvasına geleneksel yatay şekilde yerleştirildiği standart bilgisayar düzeni oldu. GPU bu konumda kasanın içerisindeki hava akışından faydalanırken sıcaklık değerleri referans olarak kaydedildi. Daha sonra ekran kartının konumu değiştirilerek farklı montaj noktalarının termal performans üzerindeki etkisi karşılaştırıldı.
İlk denemelerden biri GPU’yu kasanın alt bölümüne yerleştirmek oldu. Ancak bu değişiklik beklenen büyük sıcaklık avantajını sağlamadı. Ekran kartının fanları yine benzer hava akışına maruz kaldığından GPU sıcaklıklarında kayda değer bir değişim görülmedi. Modder ayrıca ekran kartının dönen fanlarıyla temas eden toz filtresini de çıkardı.
Toz filtresinin kaldırılması hava akışını teorik olarak iyileştirebilecek bir değişiklik olmasına rağmen sonuçlar oldukça sınırlı kaldı. GPU sıcaklığı neredeyse aynı seviyede kalırken, CPU sıcaklığında yaklaşık 4°C düşüş gözlendi. Bu sonuç, tek başına daha az kısıtlayıcı bir hava girişinin ekran kartı için yeterli olmadığını gösterdi.

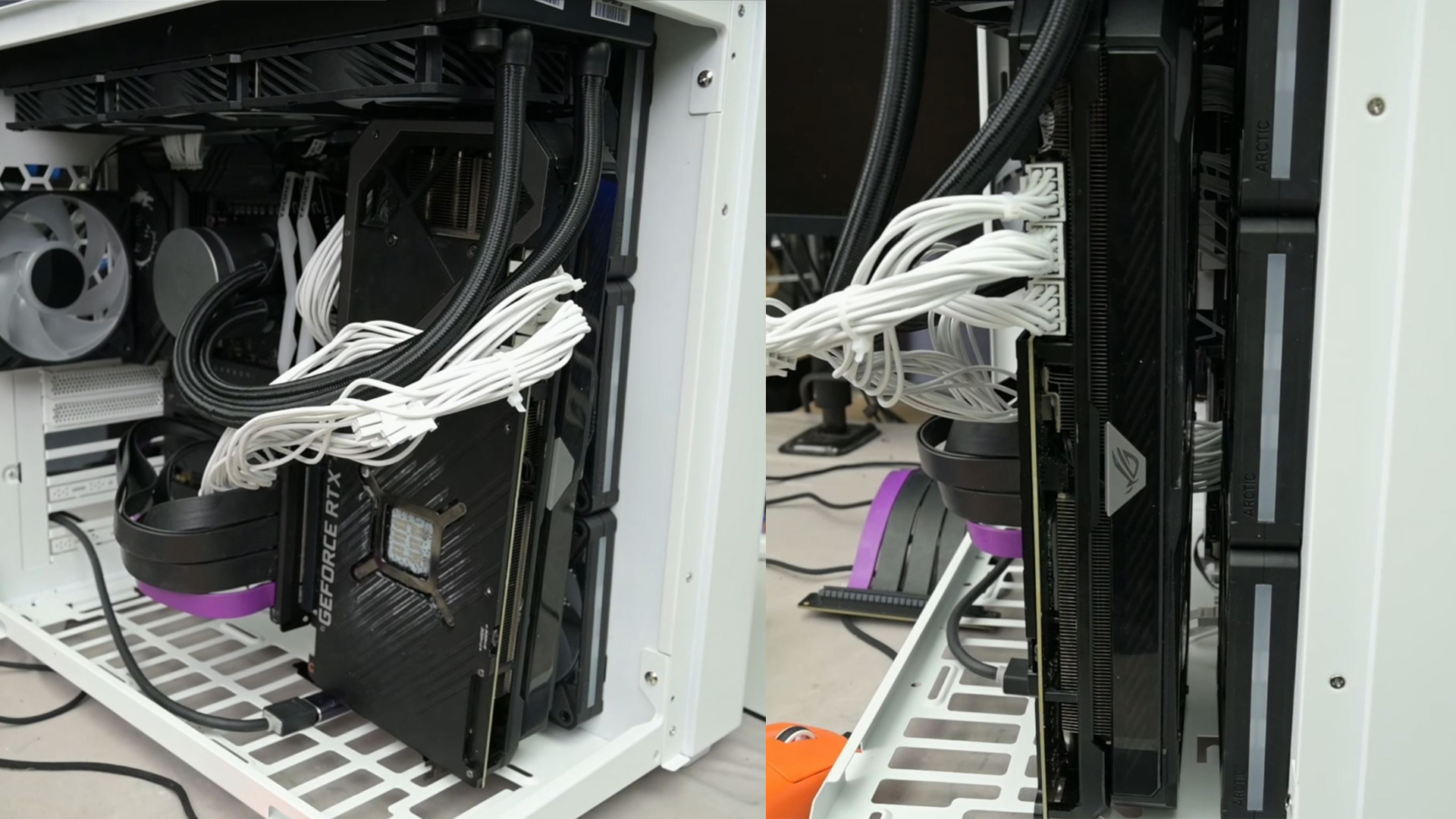

Asıl fark, ekran kartının PCIe yükseltici kablo kullanılarak kasanın ön/yan bölümüne taşınmasıyla ortaya çıktı. GPU, kasanın üçlü giriş fanlarının hemen arkasında ve hava akışını doğrudan alabileceği bir konuma dikey şekilde yerleştirildi. Böylece kasa fanlarının dışarıdan aldığı serin hava, başka bileşenlerin oluşturduğu hava akışı içerisinde dolaşmadan doğrudan GPU soğutucusuna ulaşabildi.
Bu düzenlemede GPU hotspot sıcaklığı 19°C kadar düştü. GPU çekirdek sıcaklığında ise 16,7°C’lik azalma ölçüldü. VRAM ve VRM sıcaklıklarının da önceki kurulumlara göre önemli ölçüde gerilediği görüldü.
Bu sonuç özellikle hotspot sıcaklığı açısından dikkat çekici. GPU çekirdek sıcaklığı ile hotspot arasında belirgin bir fark bulunması, ekran kartının soğutma sisteminde hava akışı veya temas dağılımı gibi faktörlerin etkili olabileceğini gösterebilir. Ancak bu tek deneyden belirli bir ekran kartındaki termal tasarımın genel olarak sorunlu olduğu sonucunu çıkarmak doğru olmaz.
Testin temel mesajı aslında ekran kartının hangi havayı aldığı kadar o havayı ne zaman aldığıyla da ilgili. GPU’yu kasanın içerisinde diğer bileşenlerin oluşturduğu sıcak hava akışının içerisine bırakmak yerine doğrudan dışarıdan gelen serin hava akışının önüne yerleştirmek, soğutucunun daha düşük giriş sıcaklığıyla çalışmasını sağlıyor.
Bu nedenle geleneksel yatay montaj ile yan giriş montajı arasındaki fark yalnızca GPU’nun fiziksel yönüyle açıklanmıyor. Asıl avantaj, ekran kartının kasanın temiz hava giriş noktasına çok daha yakın konumlandırılması. Ön veya yan panelden içeri giren hava doğrudan GPU fanlarına ulaştığında soğutucu daha düşük sıcaklıktaki havayı kullanabiliyor.
Bu yöntem özellikle yüksek güç tüketimine sahip ekran kartlarında ilgi çekici olabilir. Günümüzde üst seviye GPU’lar yüksek performans altında ciddi miktarda ısı üretebildiğinden, kasa içindeki hava akışının düzenlenmesi yalnızca birkaç fan eklemekten daha önemli hale gelebiliyor. GPU’nun konumu, fanların yönü, radyatör yerleşimi, kablo yönetimi ve giriş/çıkış noktalarının birbirleriyle ilişkisi toplam termal performansı doğrudan etkileyebiliyor.
Bununla birlikte GPU’yu yan panele taşımak her bilgisayar için uygulanabilir bir çözüm değil. Öncelikle kasanın bu tür bir montaja fiziksel olarak izin vermesi gerekiyor. Ayrıca PCIe yükseltici kablonun uygun kalitede olması, ekran kartının mekanik olarak güvenli biçimde sabitlenmesi ve kablonun PCIe nesliyle uyumlu olması önemli. Özellikle yüksek hızlı PCIe bağlantılarında kalitesiz veya sorunlu yükseltici kablolar bağlantı kararlılığına yol açabilir.
Aynı şekilde ekran kartının yan panele çok yakın yerleştirilmesi de hava akışını engellememeli. GPU fanları ile giriş paneli arasında yeterli boşluk bulunmadığında, bu yöntemin tam tersine soğutma performansı düşebilir. Dolayısıyla burada elde edilen 19°C’lik hotspot avantajı, belirli bir kasa, fan düzeni, ekran kartı ve montaj geometrisi içerisinde ortaya çıkan test sonucudur; her sistemde aynı değerin elde edilmesi beklenmemeli.
TrashBench’in sonraki kurulumunda CPU soğutmasını iyileştirmek amacıyla da farklı düzenlemeler yapıldı. Ancak yapılan karşılaştırmada GPU açısından en büyük kazanımın “GPU Yan Giriş” konfigürasyonundan geldiği görüldü. Başka bir ifadeyle ekran kartını doğrudan giriş fanlarının arkasına yerleştirmek, GPU’nun termal performansını iyileştiren en etkili değişiklik oldu.
Bu deney, bilgisayar kasası tasarımında hava akışının bileşenlere ulaşma sırasının ne kadar önemli olabileceğini de ortaya koyuyor. Sadece kasaya çok sayıda fan eklemek yerine, soğuk havanın önce hangi bileşene ulaştığını planlamak daha etkili olabilir. Özellikle güçlü bir GPU’nun doğrudan temiz hava akışına erişmesi, aynı fan sayısıyla daha düşük sıcaklıklar elde edilmesini sağlayabilir.
Sonuç olarak TrashBench’in testi, ekran kartının standart PCIe konumundan çıkarılıp ön/yan giriş fanlarının hemen arkasına taşınmasının bazı sistemlerde ciddi termal avantaj sağlayabileceğini gösteriyor. 19°C daha düşük GPU hotspot ve 16,7°C daha düşük çekirdek sıcaklığı, montaj konumunun soğutma üzerindeki etkisini açıkça ortaya koyuyor. Bu yöntem günlük bir bilgisayar toplama standardı olmaktan uzak olsa da yüksek sıcaklık problemi yaşayan kullanıcılar için kasa içindeki hava akışını yeniden düşünmenin neden önemli olduğunu gösteren dikkat çekici bir deney niteliğinde.
