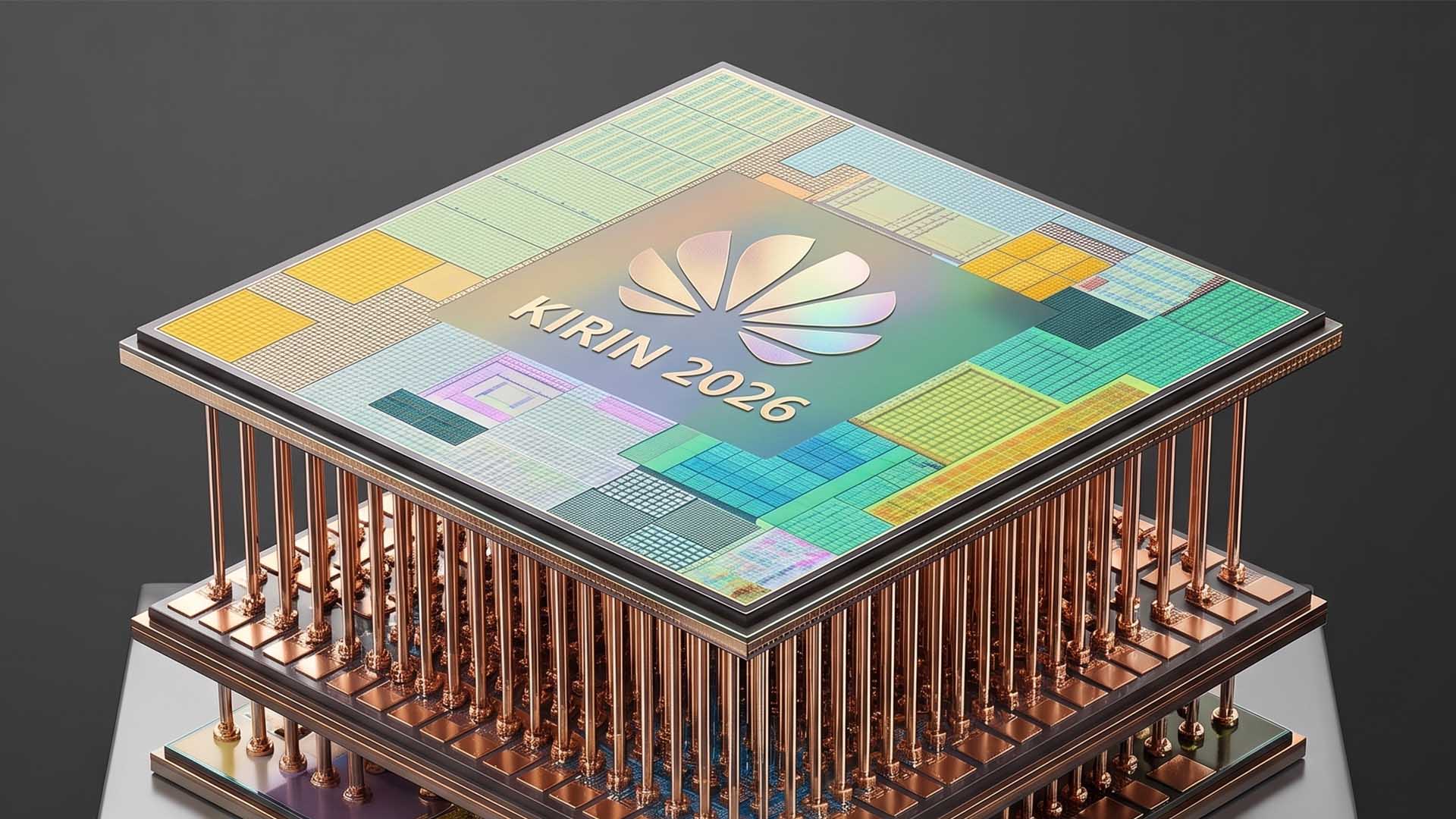

Küresel yarı iletken pazarında uygulanan ambargolar ve teknolojik kısıtlamalar, Çinli teknoloji devi Huawei’yi geleneksel yöntemlerin dışına çıkmaya zorladı. Şirketin geliştirdiği yeni yaklaşım, gelişmiş litografi makinelerine erişim olmadan da yüksek performanslı yongalar üretilebileceğini gösteriyor. Şirketin duyurduğu yeni nesil Kirin 2026 yonga seti, eski nesil DUV (Derin Ultraviyole) ekipmanlarının sınırlarını aşmak için geometrik küçülme yerine sistem seviyesinde mimari optimizasyonlara odaklanıyor. Yarı iletken dünyasında dikkat çeken bu hamle, dikey istifleme ve gelişmiş ambalajlama teknolojilerinin mobil işlemcilerin geleceğini nasıl şekillendireceğini gözler önüne seriyor. Gelişmiş çip üretimindeki en büyük engellerden biri olan aşırı ısınma ve veri iletim gecikmesi sorunları, bu yeni mimari yaklaşım sayesinde farklı bir boyuta taşınıyor.
Yarı İletken Tasarımında Zaman Esaslı Dönüşüm ve Hibrit Bağlanma Teknolojisi
Huawei, geleneksel Moore Kanunu’nun getirdiği fiziksel küçülme sınırlarına takılmak yerine, sistem performansını sinyal iletim hızını optimize ederek artırmayı hedefleyen Tau (τ) Ölçeklendirme Yasası ve buna bağlı LogicFolding mimarisini tanıttı. Şirketin amiral gemisi işlemcisi Kirin 2026 üzerinde uygulanacak olan bu yenilikçi tasarım yöntemi, geleneksel iki boyutlu (2D) çip yerleşimi yerine gerçek bir üç boyutlu (3D) dikey istifleme sunuyor. Bu süreçte kritik bir rol oynayan hibrit bağlanma (hybrid bonding) tekniği, transistörlerin dikey katmanlar arasında çok daha yoğun bir ağ oluşturmasını sağlıyor. Geleneksel mikrometre seviyesindeki bağlantı aralıklarını çok daha küçük boyutlara indirgeyen bu yöntem sayesinde, katmanlar arasındaki veri iletim mesafesi milimetrelerden mikrometrelere düşüyor. Bu durum, CPU, GPU, NPU ve DRAM gibi kritik bileşenlerin birbirleriyle çok daha düşük gecikmeyle ve yüksek bant genişliğiyle haberleşmesine olanak tanıyor. Elektrik sinyallerini uzun yatay yollar yerine kısa dikey hatlar üzerinden iletmek, enerji tüketimini de ciddi oranda azaltıyor. Elde edilen verilere göre LogicFolding mimarisi, mevcut üretim düğümlerinde herhangi bir geometrik küçülmeye gidilmeden transistör yoğunluğunu metrekare başına 238 milyon transistöre (238 MTr/mm²) çıkararak %53,5 oranında bir artış sağlıyor. Bu yoğunluk seviyesi, teorik olarak sektörün en gelişmiş 3nm seviyesindeki süreçleriyle rekabet edebilecek bir performansa işaret ediyor. Ayrıca, performans çekirdeklerindeki verimliliğin %41 artması ve maksimum saat frekanslarında elde edilen %12,7’lik yükseliş, bu mimarinin cihaz içi yapay zeka gibi yoğun işlem gücü gerektiren görevlerde ne kadar etkili olacağını gösteriyor.
| Teknik Parametre / Özellik | Kirin 2026 (3D Hibrit Bağlama Mimarisi) | Getirdiği Avantaj / Sektörel Değişim |
| Üretim / Paketleme Teknolojisi | 🛠️ 3D Stacking + Hybrid Bonding | Konvansiyonel lehim topları (microbumps) yerine doğrudan bakır-bakır bağlantısı (Direct Copper Bonding). |
| Bağlantı Hat Genişliği (Pitch) | < 1 ila 3 Mikron | Geleneksel dikey paketlemeye göre 10 kat daha sıkı bağlantı yoğunluğu ve sıfıra yakın parazit direnci. |
| Bant Genişliği (Bandwidth) | %40 ila %50 Artış | İşlemci çekirdekleri (CPU) ve grafik birimi (GPU) ile önbellek arasındaki veri transfer hızı tavan yapıyor. |
| Enerji Verimliliği | %30 Daha Az Güç Tüketimi | Akım mesafesi kısaldığı için ısı üretimi (direnç kaybı) radikal şekilde düşüyor. |
| Çekirdek Mimarisi | Yenilenmiş Taishan Mimarisi (Dikey Katmanlı) | Yapay zeka (NPU) ve önbellek (SRAM) alt katmana, yüksek performans çekirdekleri üst katmana yerleşiyor. |
| İlk Kullanılacağı Seri | Huawei Mate 90 Serisi | Huawei’in 2026 son çeyreğindeki amiral gemisi ailesine güç vermesi bekleniyor. |
Diğer taraftan, mobil yonga pazarındaki küresel rakipler de geleneksel Paket Üzerine Paket (PoP) ambalajlama yöntemlerinin sınırlarına ulaştığını görerek kendi alternatif çözümlerini üretiyorlar. Örneğin Samsung, Exynos 2700 modelinde DRAM bellek katmanını ana silikon kalıptan fiziksel olarak ayırmayı ve yonganın üzerine Heat Pass Block adı verilen özel bir bakır soğutucu yerleştirmeyi planlıyor. Apple ise A20 Pro yonga setinde Gofret Seviyesi Çok Çip Modülü Paketleme (WMCM) teknolojisini kullanarak işlemcinin büyük bir buhar odasıyla (vapor chamber) doğrudan temas etmesini sağlamayı hedefliyor. Samsung ve Apple’ın bu yöntemleri temel olarak ısı dağıtımını optimize etmeye ve termal tıkanmayı önlemeye odaklanırken, Huawei’nin LogicFolding yaklaşımı sadece bir termal yönetim çözümü olmanın ötesine geçiyor. Mimarinin en büyük üstünlüğü, devre tasarımı aşamasında fonksiyonel blokların sınırlarını ortadan kaldırarak dikey katmanları sürekli bir optimizasyon alanı olarak kullanmasıdır. Bu durum, çip içindeki toplam kablo uzunluğunu yaklaşık %30 oranında kısaltırken hem direnç hem de kapasitif yükleri azaltarak doğrudan performans ve frekans artışı sağlıyor. Sonuç olarak, rakiplerin çözümleri mevcut 2D yapıların termal sorunlarını dışsal modüllerle çözmeye çalışırken, Huawei doğrudan çipin iç geometrisini değiştirerek kısıtlı litografi şartlarında bile yapısal bir avantaj elde ediyor. Cihaz içi yapay zekanın getirdiği yüksek veri işleme ihtiyacı göz önüne alındığında, dikey entegrasyonun sunduğu bant genişliği avantajı LogicFolding tasarımını rakiplerine göre mimari açıdan daha esnek ve geleceğe dönük bir konuma yerleştiriyor.
